變頻器PLC控(kong)制柜在(zai)無負壓供水設備中(zhong)的(de)應用實例

變頻(pin)器PLC控制柜的(de)誕生

    變頻器PLC控(kong)(kong)制柜在系(xi)統可靠性方面(mian)有(you)良好的(de)效果，提高生產效率，并(bing)且節能效益明(ming)顯(xian)。變頻器PLC控(kong)(kong)制柜由于采用了(le)(le)可編程(cheng)控(kong)(kong)制器,因而實(shi)現了(le)(le)供水系(xi)統在多(duo)種(zhong)工(gong)況下的(de)全程(cheng)控(kong)(kong)制。系(xi)統配置合(he)理(li),性能可靠,操作(zuo)方便,人(ren)機(ji)界面(mian)友好,顯(xian)示(shi)、制表和(he)繪圖功能齊全,實(shi)用性強。該系(xi)統的(de)投入使用,對(dui)提高企業(ye)、單(dan)位(wei)的(de)產品質(zhi)量(liang)和(he)管(guan)理(li)水平起到了(le)(le)促進(jin)作(zuo)用。

    在貫(guan)徹可持(chi)續發展(zhan)戰(zhan)略的(de)(de)今天，變頻器PLC控(kong)制(zhi)(zhi)柜中的(de)(de)應用具有特殊(shu)的(de)(de)意義。隨著計(ji)算(suan)機控(kong)制(zhi)(zhi)技術(shu)的(de)(de)發展(zhan),傳(chuan)統繼電器控(kong)制(zhi)(zhi)技術(shu)必然被基(ji)于計(ji)算(suan)機技術(shu)而產(chan)生的(de)(de)PLC控(kong)制(zhi)(zhi)技術(shu)所取(qu)代。而PLC本身優異的(de)(de)性能使基(ji)于PLC控(kong)制(zhi)(zhi)的(de)(de)系(xi)統變的(de)(de)經濟高效穩定且維護方(fang)便。
通過PLC實現了無(wu)負壓供水(shui)設(she)備的(de)各種控制調節功能是供水(shui)行業發展的(de)大勢所趨。

    變頻器PLC控制柜主要裝置包括：可編程控制器（PLC）、ABB變頻器、壓力傳感器、PID控制器、動力控制線路以及相關軟件控制單元。用戶通過控制柜面板上的只是燈和按鈕、轉換開關來了解和控制系統的運行。通過安裝在出水管網上的壓力傳感器，把出口壓力信號變成4-20mA的標準信號送入PID調節器，經運算與給定壓力參數進行比較，得出一調節參數，送給變頻器，由變頻器控制水泵的轉速，調節系統供水量，使供水系統管網中的壓力保持在給定壓力上；當用水量超過一臺泵的供水量時，通過PLC控制器加泵。根據用水量的大小由PLC控制工作泵數量的增減及變頻器對水泵的調速，實現恒壓供水。當供水負載變化時，輸入電機的電壓和頻率也隨之變化，這樣就構成了以設定壓力為基準的閉環控制系統。
    同(tong)時(shi)系統配備的時(shi)間(jian)控(kong)制(zhi)器(qi)(qi)(qi)和(he)(he)PID控(kong)制(zhi)器(qi)(qi)(qi)，使其具有定(ding)時(shi)換泵運行功能（即(ji)鐘(zhong)控(kong)功能，由時(shi)間(jian)控(kong)制(zhi)器(qi)(qi)(qi)實(shi)現）和(he)(he)雙(shuang)工作壓力設定(ding)功能（PID控(kong)制(zhi)器(qi)(qi)(qi)和(he)(he)時(shi)間(jian)控(kong)制(zhi)器(qi)(qi)(qi)實(shi)現）。此外，系統還設有多種(zhong)保護(hu)功(gong)能(neng)，尤其是硬件/軟件備用水(shui)泵(beng)(beng)功(gong)能(neng)，充分保證了(le)水(shui)泵(beng)(beng)的及時維(wei)修和系統的正常(chang)供水(shui)。

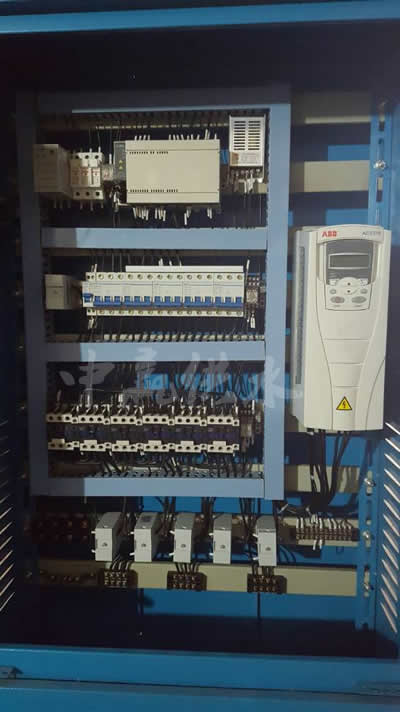

變(bian)頻器PLC控制柜接線圖

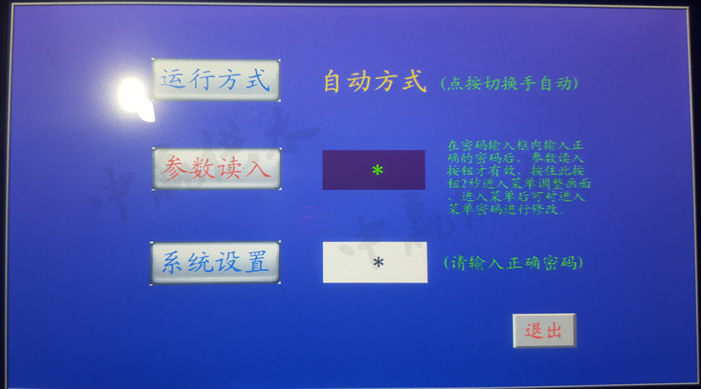

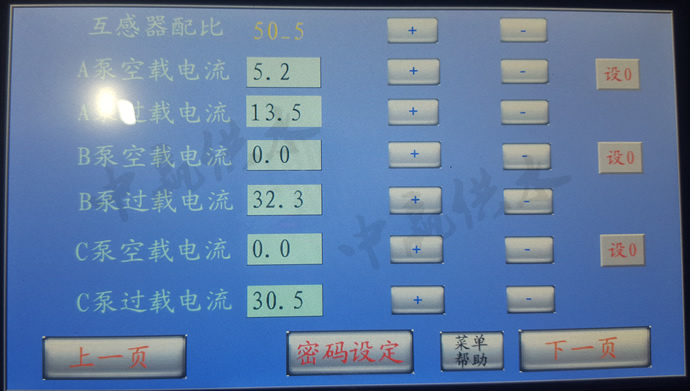

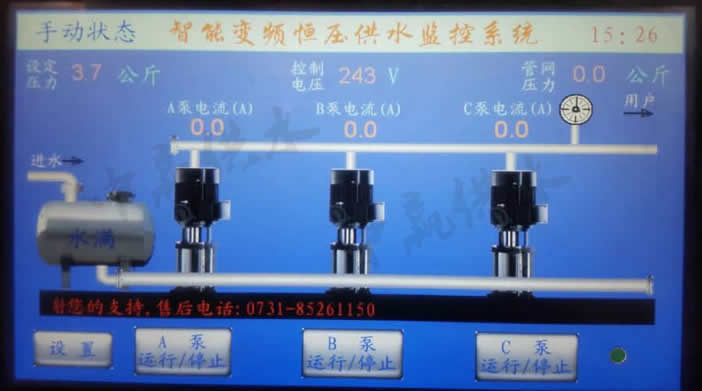

無(wu)負壓供(gong)水設備變頻器PLC控(kong)制柜調(diao)試參數圖

變頻器PLC控制柜特點分析(xi)
1、節約能源(yuan)
    變(bian)頻器PLC控(kong)制(zhi)電(dian)機(ji)(ji)與傳統控(kong)制(zhi)的(de)電(dian)機(ji)(ji)比(bi)較，能源節約是最有(you)實際意義的(de)，根據注水量(liang)、輸油量(liang)需求(qiu)來供給的(de)電(dian)機(ji)(ji)工況是經濟的(de)運行狀，即可節電(dian)60%
2、運(yun)行成(cheng)本降低(di)
    傳統電機的運行成(cheng)(cheng)(cheng)本(ben)(ben)由(you)三(san)項組成(cheng)(cheng)(cheng)：初始采購成(cheng)(cheng)(cheng)本(ben)(ben)、維護成(cheng)(cheng)(cheng)本(ben)(ben)和(he)能(neng)(neng)源成(cheng)(cheng)(cheng)本(ben)(ben)。其中能(neng)(neng)源成(cheng)(cheng)(cheng)本(ben)(ben)大(da)約占(zhan)電機運行成(cheng)(cheng)(cheng)本(ben)(ben)的77%。通過能(neng)(neng)源成(cheng)(cheng)(cheng)本(ben)(ben)降(jiang)低44.3%，再加上變頻起動后(hou)對設備的沖擊減少，維護和(he)維修量也跟隨降(jiang)低，所以(yi)運行成(cheng)(cheng)(cheng)本(ben)(ben)將(jiang)大(da)大(da)降(jiang)低。
3、提(ti)高壓力控制精度
    變頻器PLC控制柜具有精確的(de)壓力(li)控(kong)制(zhi)能力(li)。使電機(ji)的(de)壓力(li)輸(shu)出(chu)與系(xi)統(tong)所需的(de)注(zhu)水(shui)量(liang)相匹配(pei)。變(bian)頻控(kong)制(zhi)電機(ji)的(de)輸(shu)出(chu)量(liang)隨著電機(ji)轉速(su)的(de)改(gai)變(bian)而改(gai)變(bian)。由于(yu)變(bian)頻控(kong)制(zhi)電機(ji)速(su)度(du)的(de)精度(du)提高，所以它可(ke)以使管網的(de)系(xi)統(tong)壓力(li)變(bian)化(hua)保持在3pisg變(bian)化(hua)范(fan)圍，也就是0.2bar范(fan)圍內，有效地提高了工況的(de)質量(liang)。
4、延長(chang)電機的使用(yong)壽命
    變頻器從0HZ起(qi)(qi)動(dong)電(dian)(dian)機(ji)，它的(de)(de)(de)(de)起(qi)(qi)動(dong)加(jia)速時間可以調整，從而減(jian)少(shao)起(qi)(qi)動(dong)時對電(dian)(dian)機(ji)的(de)(de)(de)(de)電(dian)(dian)器部件和機(ji)械(xie)部件所造成的(de)(de)(de)(de)沖擊，增(zeng)強系統的(de)(de)(de)(de)可靠性，使電(dian)(dian)機(ji)的(de)(de)(de)(de)使用壽命延長。此(ci)外，變頻控(kong)制能夠(gou)減(jian)少(shao)機(ji)組起(qi)(qi)動(dong)時電(dian)(dian)流波(bo)動(dong)，這一(yi)波(bo)動(dong)電(dian)(dian)流會影(ying)響電(dian)(dian)網(wang)和其它設備的(de)(de)(de)(de)用電(dian)(dian)，變頻器能夠(gou)有效(xiao)的(de)(de)(de)(de)將(jiang)起(qi)(qi)動(dong)電(dian)(dian)流的(de)(de)(de)(de)峰值減(jian)少(shao)到最(zui)低程度。
5、低了(le)電機的(de)噪音(yin)
    根據電(dian)機(ji)的工況要求(qiu)，安(an)裝(zhuang)變(bian)頻(pin)調速(su)后，電(dian)機(ji)運(yun)轉速(su)度明顯減慢，因此有效地降了(le)電(dian)機(ji)運(yun)行時的噪音。


變頻器PLC控(kong)制柜功能介(jie)紹

1、電源切換(huan)與保護功能
    變頻(pin)器(qi)PLC控制柜通常設計有斷路器元(yuan)件，它連接著進線電(dian)源，可(ke)以(yi)幫助變頻控制柜(ju)完成電(dian)路的通斷操(cao)作，并(bing)能夠在(zai)電(dian)路和變頻器出(chu)現短路或過載時提供保護(hu)。此外變頻柜(ju)還可(ke)以(yi)在(zai)電(dian)機維(wei)護(hu)時切(qie)斷電(dian)源保證操(cao)作人員(yuan)安全(quan)。

2、變(bian)頻(pin)調速(su)功(gong)能
    變(bian)頻器PLC控制柜的控制(zhi)面板上設置有變頻調速(su)用的電位器(qi)，可(ke)以根據操(cao)作(zuo)人員的輸出頻率，向電機輸送指令信(xin)號，控制(zhi)電機的轉(zhuan)速(su)。變頻控制(zhi)柜中的部分產品設置有工頻切換功能，以保證(zheng)在變頻器(qi)出現故障時，通(tong)過(guo)自動控制(zhi)回路將電動機切換回工頻電源。

3、直觀控制(zhi)功能

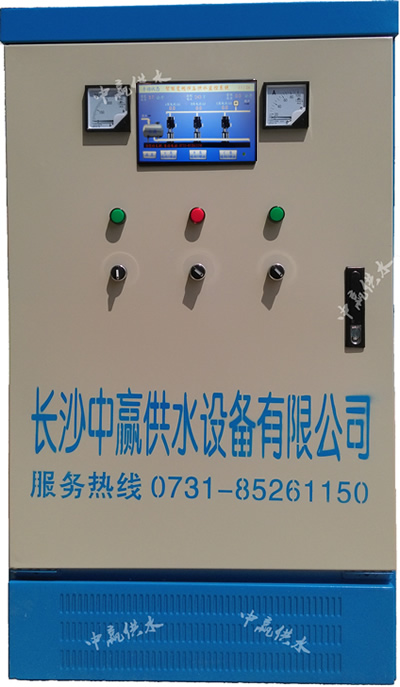

    變(bian)頻器PLC控(kong)制(zhi)柜的柜體上設(she)計有顯示設(she)備與(yu)操作(zuo)面板，它與(yu)變頻(pin)控(kong)制(zhi)(zhi)柜內部的電(dian)器元件相連(lian)，可以直(zhi)觀顯示變頻(pin)控(kong)制(zhi)(zhi)柜的運(yun)行狀態，同(tong)時方便操作(zuo)人(ren)員控(kong)制(zhi)(zhi)變頻(pin)裝置的運(yun)行，及對電(dian)機等被控(kong)制(zhi)(zhi)設(she)備進行現場操作(zuo)。
    變頻器PLC控制柜的柜(ju)體上(shang)，還安裝有各種儀(yi)器(qi)儀(yi)表及(ji)(ji)(ji)指(zhi)(zhi)(zhi)示燈，例(li)如(ru)電(dian)壓表、電(dian)流表、頻率(lv)表，及(ji)(ji)(ji)電(dian)源指(zhi)(zhi)(zhi)示燈、報(bao)警指(zhi)(zhi)(zhi)示燈、運(yun)行指(zhi)(zhi)(zhi)示燈、工(gong)頻指(zhi)(zhi)(zhi)示燈等。變(bian)頻控(kong)制柜(ju)的運(yun)行及(ji)(ji)(ji)操作(zuo)狀態，可以直接(jie)反(fan)應在各項儀(yi)表及(ji)(ji)(ji)指(zhi)(zhi)(zhi)示燈上(shang)，實現對變(bian)頻器(qi)工(gong)作(zuo)狀態的時時監測(ce)。

4、安(an)全防護功能
    變頻器PLC控制柜將(jiang)各(ge)種包括變(bian)頻器在內的各(ge)種電(dian)氣(qi)元件(jian)都集中在柜體內，這(zhe)樣可以減少外部環境對電(dian)氣(qi)元件(jian)的影響程度，降低電(dian)氣(qi)元件(jian)受環境污染的程度，也(ye)降低變(bian)頻控制柜操(cao)作人員的觸電(dian)危(wei)險，因此具(ju)有較好的安(an)全防護效果。
